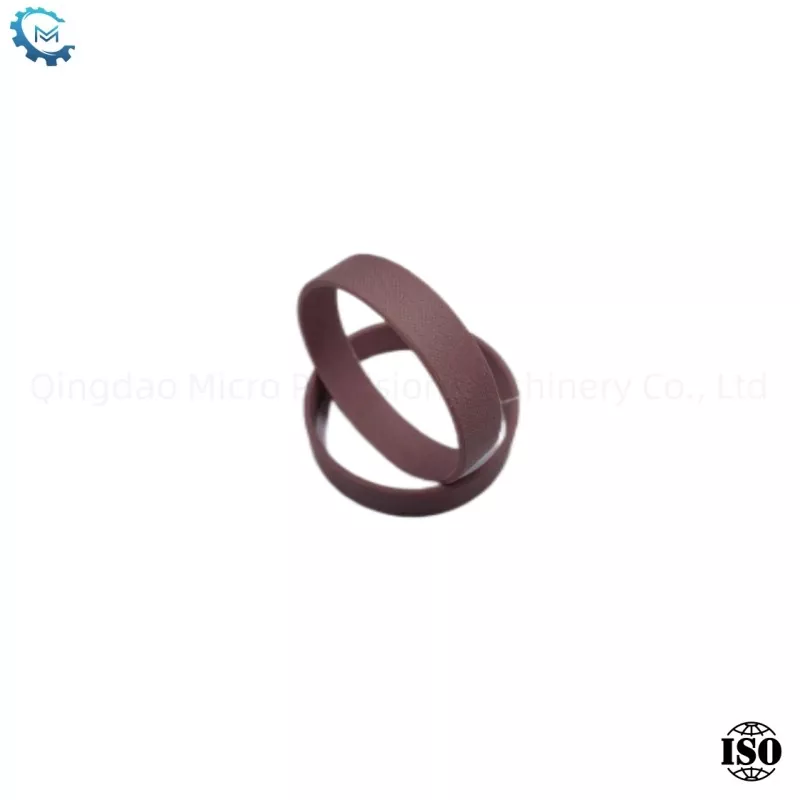

حلقه راهنما سری MPMDS
حلقه راهنما از سری MPMDS عمدتاً به عنوان راهنما عمل می کند و عمدتاً برای هدایت پیستون ها و حلقه های پیستون در سیلندرهای هیدرولیک و سیلندرهای پنوماتیک ، ایفا می کند و نقش پشتیبان و هدایت کننده ای دارد.
ارسال استعلام
توضیحات محصول
حلقه راهنما ، همچنین به عنوان حلقه پشتیبانی نیز نامیده می شود ، بخشی است که در میله پیستون یا پیستون یک سیلندر هیدرولیک یا یک سیلندر گاز برای پشتیبانی از حرکت پیستون یا میله پیستون استفاده می شود. این می تواند مانع از تماس مستقیم و اصطکاک پیستون یا پیستون با بدن سیلندر در حین حرکت شود و از بدن سیلندر و میله پیستون یا پیستون در برابر آسیب محافظت کند. مواد متداول برای حلقه های راهنما پلیوکسی متیلن (POM) است.
خصوصیات سطح شیار
|
پایان |
rtmax (یک) |
انگلستان (ام) |
|
سطح لغزنده |
≤2.5 |
0.05 - 0.3 |
|
شیار |
≤10 |
≤1.6 |
|
شیار |
≤15 |
≤3 |

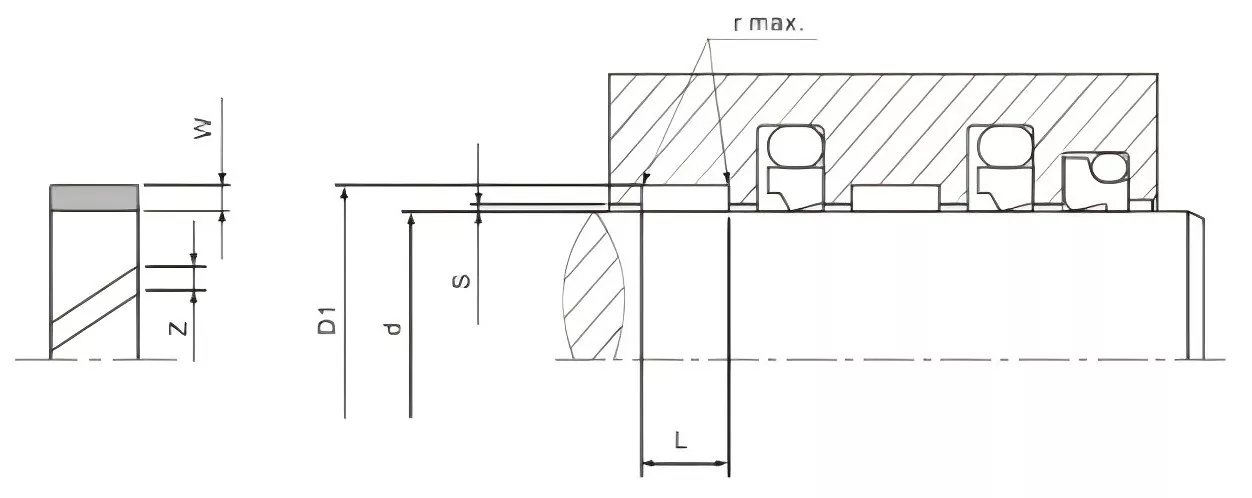

مشخصات
|
قطر میله |
قطر پایین |
عرض شیار |
هدایت شده توسط |
ترخیص مجدد حلقه راهنما |
|
D F8/H9 |
D1 H8 |
L+0.2 |
W |
Z |
|
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
|
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
|
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
|
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
|
200-999.9 |
D +5.00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
|
280-999.9 |
D +8.00 |
25 |
4 |
10-33 |
|
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
ترخیص
|
قطر سیلندر |
اسمین |
SMAX |
D |
rmax |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
250 پوند |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
1001 پوند |
0.60 |
1.20 |
||
اکنون نقل قول کنید

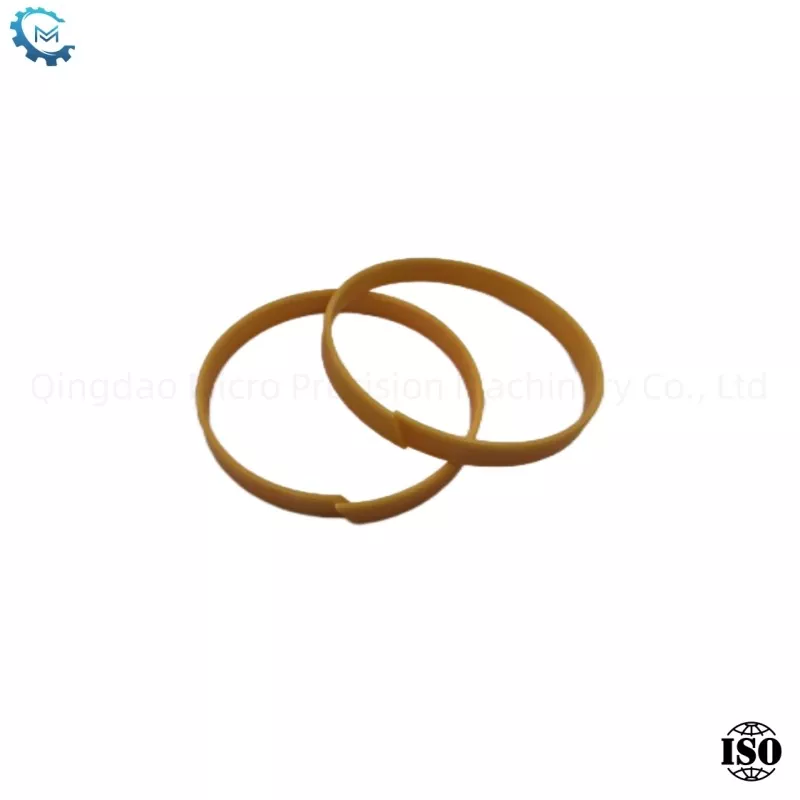

پر از ptfe
ویژگی
کمربند راهنمای غیر فلزی برای میله پیستون ، موجود در انواع برش آماده و در محل
▶مادی
حلقه مقاوم در برابر لباس کامپوزیت برنز PTFE است
▶عمل
عنصر راهنمای غیر فلزی برای میله پیستون ، همچنین برای حفره استاندارد ISO10766 مناسب است.
جفت شدن مواد پلاستیکی/پلاستیکی از "مسدود کردن" و "تشنج" ظرفیت بار محدود (مواد) جلوگیری می کند.
اصطکاک ، بدون پدیده لغزش چوب ؛ مناسب برای شرایط کار خشک در حال کار با روغن کاری ضعیف ؛
میرایی لرزش خوب (لرزش شعاعی) ؛
-می توانید ناخالصی های احتمالی خارجی را اجرا کنید.
گردنه حلقه حلقه راهنما مانع از اکستروژن شکاف لبه "اکستروژن" در گوشه نیمه دایره ای شیار حفره می شود.
> شرایط کار
سرعت خطی: ≤15 متر بر ثانیه ؛
ظرفیت بار: 15 n n/mm2 ، در 20 ℃ ؛ <7.5n/، در 80 ℃ ؛ <5n/mm2 ، در 120 درجه. حداکثر دمای کار: -60 درجه سانتیگراد ~+150 درجه سانتیگراد (200 درجه سانتیگراد).

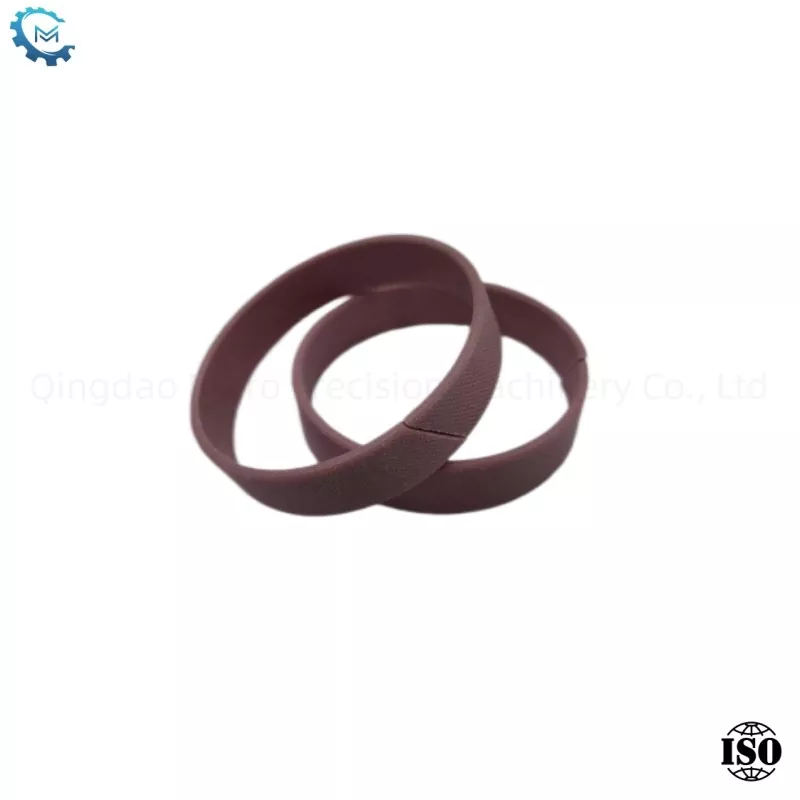

پارچه فنولی
▶ویژگی
عنصر راهنمای غیر فلزی برای پیستون.
▶مادی
حلقه مقاوم در برابر لباس پارچه فنولی است
▶عمل
به عنوان عنصر راهنمای غیر فلزی برای میله پیستون استفاده می شود ، همچنین برای حفره استاندارد IS010766 مناسب است.
جفت شدن مواد پلاستیکی/پلاستیکی از پدیده های "مسدود" و "تشنج" جلوگیری می کند.
ظرفیت تحمل بار بالا ، الاستیک قبل از رسیدن به دمای کار شکننده.
گردنه حلقه راهنما از "اکستروژن" Edge "اکستروژن" در گوشه نیمه دایره ای از شیار حفره جلوگیری می کند.
▶شرایط کار
سرعت خط: <1m/s
ظرفیت بار: <50n/mm2 ، زیر 120C حداکثر دمای کار: -60 ℃ ~+120 درجه سانتیگراد
