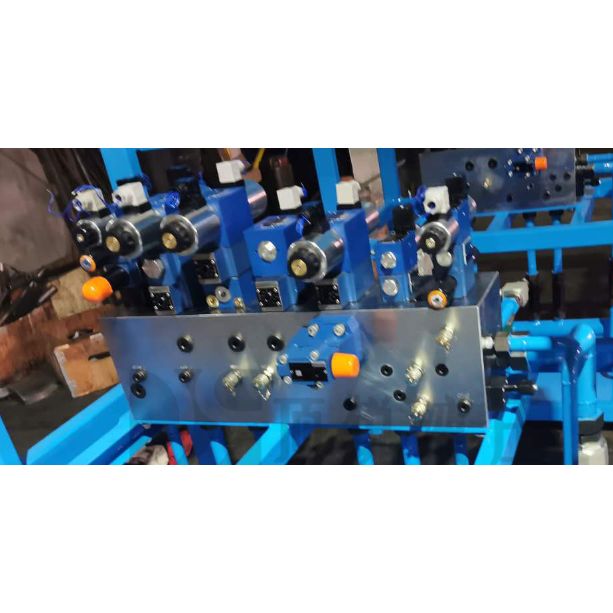

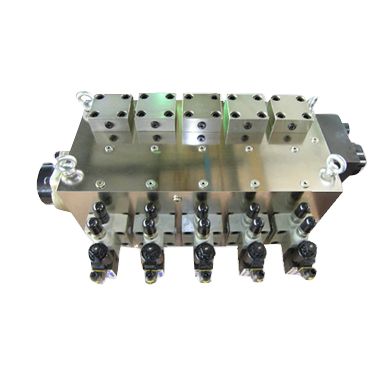

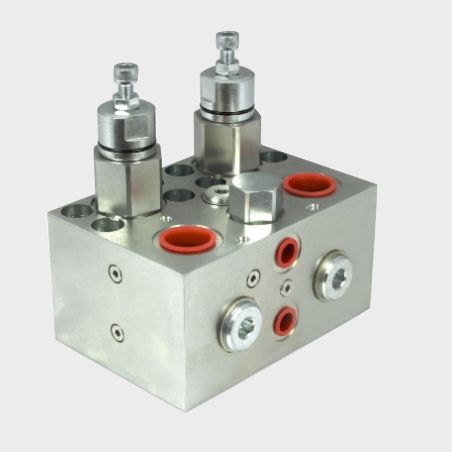

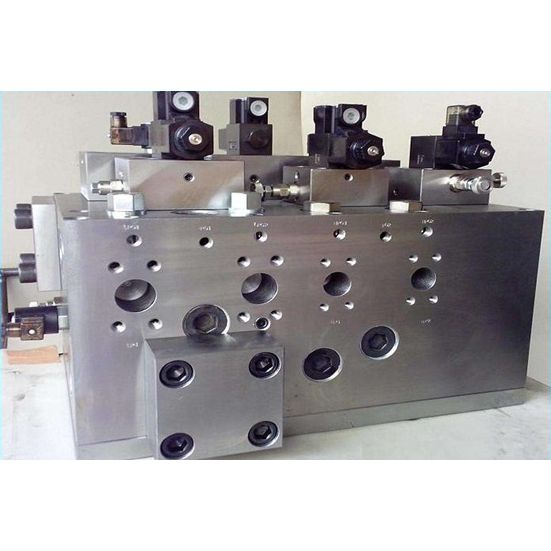

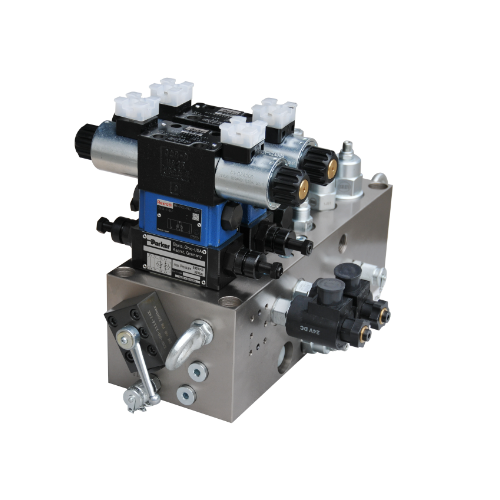

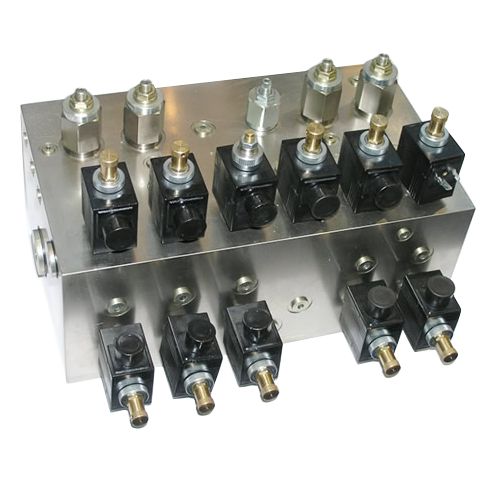

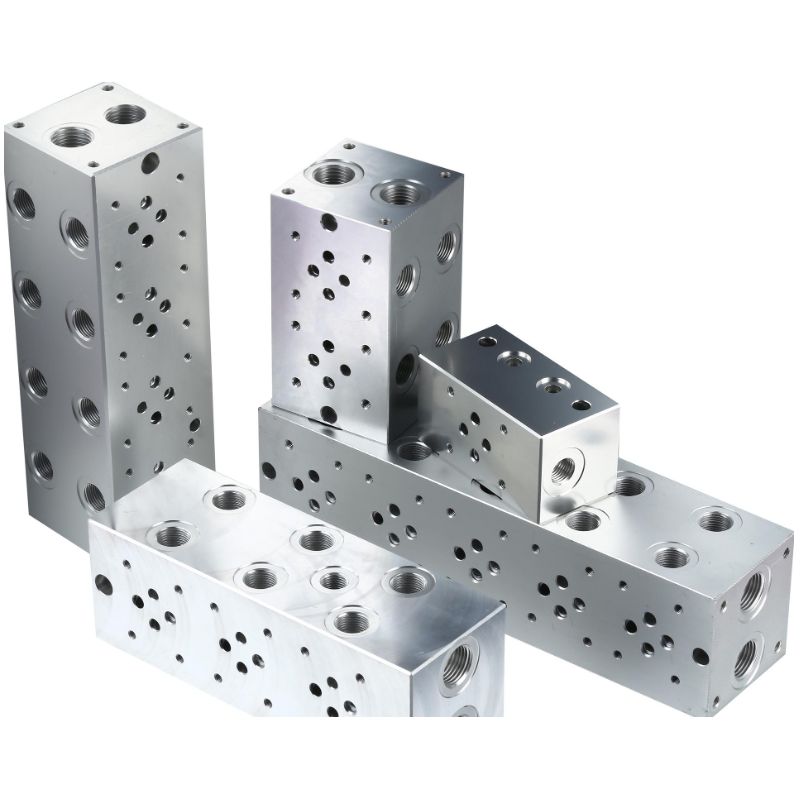

بلوک شیر ایستگاه هیدرولیک

بلوک شیر ایستگاه هیدرولیک یک جزء اتوماسیون است که توسط روغن تحت فشار کار می کند. توسط روغن فشار شیر توزیع فشار کنترل می شود. معمولاً در ترکیب با شیر توزیع فشار الکترومغناطیسی استفاده می شود و می توان از آن برای کنترل از راه دور روشن و خاموش کردن سیستم های خط لوله نفت، گاز و آب نیروگاه های برق آبی استفاده کرد.

ارسال استعلام

توضیحات محصول

بلوک شیر ایستگاه هیدرولیک یک جزء اتوماسیون است که توسط روغن تحت فشار کار می کند. توسط روغن فشار شیر توزیع فشار کنترل می شود. معمولاً در ترکیب با شیر توزیع فشار الکترومغناطیسی استفاده می شود و می توان از آن برای کنترل از راه دور روشن و خاموش کردن سیستم های خط لوله نفت، گاز و آب نیروگاه های برق آبی استفاده کرد. . جزء اصلی شیر هیدرولیک بلوک شیر هیدرولیک است که نقش مهمی در کنترل جهت، فشار و جریان جریان مایع در شیر هیدرولیک دارد. استفاده از بلوک های شیر هیدرولیک نه تنها طراحی و نصب سیستم هیدرولیک را ساده می کند، بلکه یکپارچگی و استانداردسازی سیستم هیدرولیک را نیز تسهیل می کند که برای کاهش هزینه های ساخت و بهبود دقت و قابلیت اطمینان مفید است.

جنس بلوک شیر ایستگاه هیدرولیک:


فولاد 20#، فولاد فورج 35، فولاد 45#، Q355D، چدن، آلومینیوم و ... جنس بست شیر ​​هیدرولیک نیاز به تشخیص عیب دارد و پس از گذراندن آزمون قابل استفاده است.

تمام سوراخ های پیچ روی بلوک شیر هیدرولیک باید دارای الزامات دقت ماشینکاری باشند. به طور کلی، 7H انتخاب می شود. دقت ماشینکاری سوراخ نصب دریچه کارتریج رزوه ای باید با الزامات نمونه محصول مطابقت داشته باشد. زبری سوراخ نصب شیر کارتریج Ra0.8 است. علاوه بر این، شرایط تحمل ابعادی و تحمل هندسی نیز وجود دارد. زبری سطح شیار 0 حلقه Ra1.6 و زبری سطح کانال جریان عمومی Ra12.5 است.

بلوک شیر فشار قوی بهتر است از فولاد 35 آهنگری ساخته شود. بلوک شیر عمومی از فولاد A3 یا چدن داکتیل ساخته شده است. هنگام برش مواد بلوک سوپاپ از صفحه با برش گاز، باید مقدار کافی پردازش باقی بماند. بهتر است بلوک شیر را فورج شده برش دهید و سپس پردازش کنید. مواد مورد استفاده برای پردازش بلوک دریچه باید اطمینان حاصل کند که ساختار داخلی متراکم است و نباید دارای نقص هایی مانند لایه های میانی و تراخم باشد. در صورت لزوم، قسمت خالی باید از نظر نقص بررسی شود. بلوک های چدنی و بلوک های فولادی بزرگتر باید قبل از فرآوری کهنه شده و از قبل عملیاتی شوند.

نمای کلی محصول بلوک شیر ایستگاه هیدرولیک


بلوک شیر هیدرولیک یک مدار کوچک در حین کار است. در حین استفاده، شیرهای مختلف مورد استفاده تا حد معینی از طریق سوراخ های روغن در بلوک شیر ترکیب می شوند. به عنوان مثال، ما اکنون از بلوک شیر تعادل استفاده می کنیم که شیر تعادل، شیر کاهش فشار، شیر یک طرفه، شیر معکوس و شیر شاتل را یکپارچه می کند. بلوک شیر هیدرولیک تا حدودی یک دستگاه هیدرولیک مستقل است. روغن را طبق نیاز دستگاه محرک خود در حین کار تامین می کند و جهت، فشار و جریان روغن را تا حد معینی کنترل می کند. برای دستگاه میزبان و دستگاه هیدرولیک قابل جداسازی مناسب است. انواع ماشین آلات هیدرولیک

موتور بلوک شیر هیدرولیک چرخش را تا حد معینی هدایت می کند، به طوری که پمپ روغن را از مخزن مکیده و روغن پمپ می کند. این به طور مستقیم انرژی مکانیکی آن را تا حد معینی به انرژی فشار روغن هیدرولیک تبدیل می کند. در حین کار، روغن هیدرولیک در جهت، فشار و جریان توسط شیر هیدرولیک از طریق بلوک یکپارچه تنظیم می شود و سپس از طریق خط لوله خارجی به سیلندر روغن یا موتور روغن ماشین هیدرولیک منتقل می شود، بنابراین تغییر را کنترل می کند. جهت موتور هیدرولیک، اندازه و قدرت تجهیزات تصفیه فاضلاب و سرعت، ماشین آلات هیدرولیک مختلف را به انجام کار سوق می دهد.

سیستم کامل بلوک شیر ایستگاه هیدرولیک از اجزای زیر تشکیل شده است:

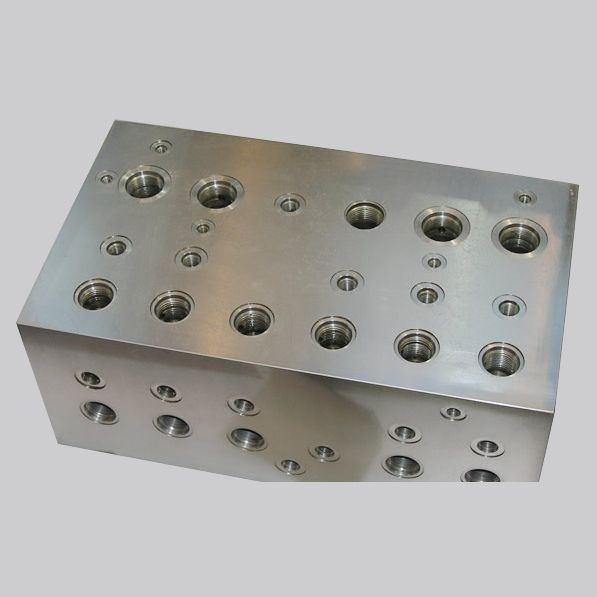

بلوک روغنی

محفظه شیر کارتریج را تشکیل می دهد و کانال های اتصال را فراهم می کند که به شیر پایلوت منتهی می شود.

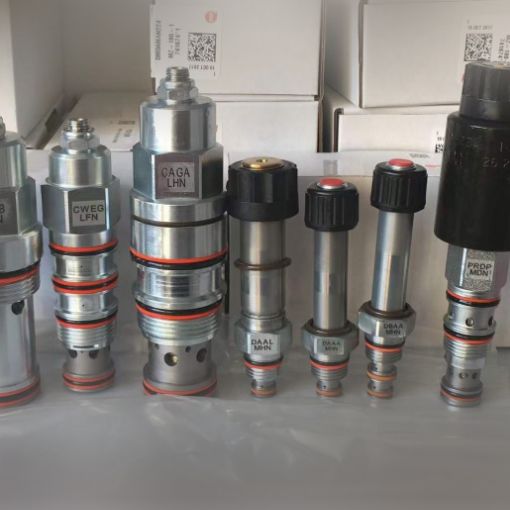

شیر کارتریج

شیر مخروطی با کنترل هیدرولیکی با دو پورت سرویس و یک پورت کنترل.

پوشش

هدف اصلی آن آب بندی مسیر عبور به شیر کارتریج و همچنین تامین خط روغن اتصال به شیر پایلوت است.

شیر پایلوت

شیرهای کنترل فشار یا جهتی با طراحی معمولی کوچک شده که وظیفه آنها کنترل دریچه های کارتریج است، ترجیحاً با پیکربندی استاندارد پورت NG6



بلوک مدار روغن مجموعه ای از مدارهای روغن هیدرولیک پراکنده است. به زبان ساده بلوک هیدرولیک بلوکی است که کار روغن هیدرولیک را کنترل می کند. معمولاً توسط Jinwu تولید می شود، هر سیستم هیدرولیک باید به طور جداگانه مطابق با نمودار شماتیک هیدرولیک طراحی شود. مزیت این است که نصب، بازرسی، جایگزینی و نگهداری بعدی سیستم هیدرولیک را ساده می کند. نقطه ضعف آن این است که نیازهای طراحی و پردازش زیاد است، هزینه تک قطعه بالا است و ایستگاه هیدرولیک سفارشی برای تولید تک تکه و دسته کوچک مناسب نیست.

به زبان ساده بلوک هیدرولیک بلوکی است که کار روغن هیدرولیک را کنترل می کند.

شکل پیکربندی اجزای هیدرولیک در سیستم هیدرولیک در حال حاضر پیکربندی یکپارچه را اتخاذ می کند. پیکربندی بلوک یکپارچه برای نصب یک شیر هیدرولیک صفحه ای بر روی سطح بلوک مدار روغن است که دارای ویژگی های ساختار فشرده و نگهداری آسان است. برای یک سیستم هیدرولیک متشکل از چندین مدار پایه، مدارهای هیدرولیک پایه به طور کلی بر اساس ترکیب واحد تجهیزات گروه بندی می شوند و هر گروه مربوط به یک بلوک مدار روغن است. هنگام طراحی بلوک مدار روغن، یک غفلت جزئی منجر به خطا در طراحی و ساخت می شود. بنابراین، انتخاب یک نرم افزار طراحی حرفه ای برای طراحی بلوک های مدار روغن اهمیت ویژه ای دارد.
