اصول طراحی بلوک های دریچه چیست؟

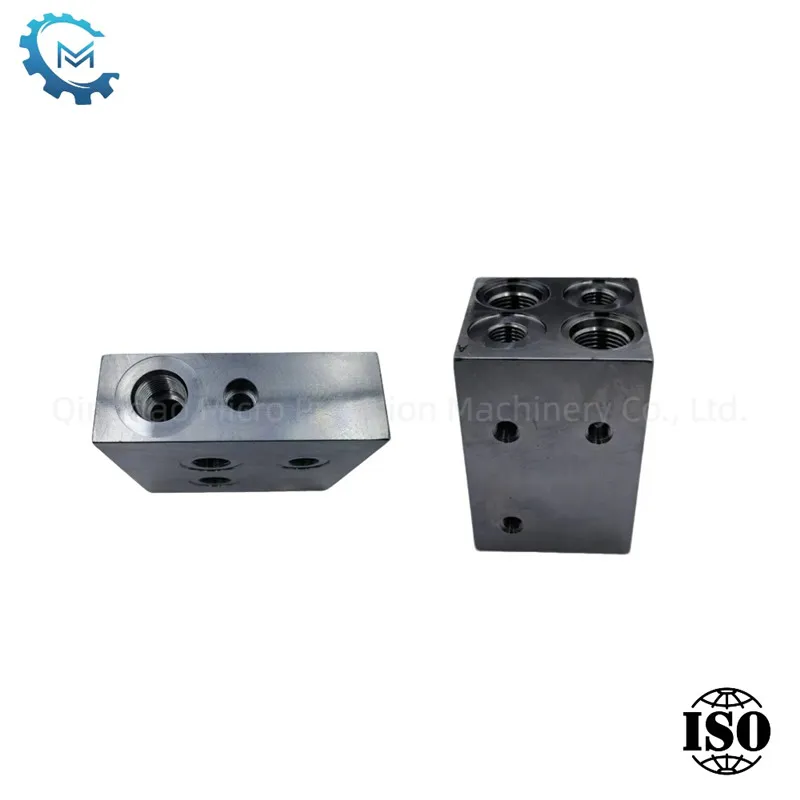

طراحیبلوک های دریچه هیدرولیکییک کار پیچیده و ظریف است که نیاز به بررسی جامع نیازهای عملکردی سیستم ، چیدمان ساختاری ، فناوری پردازش و جنبه های دیگر دارد. موارد زیر اصول اصلی است که باید در طراحی بلوک های سوپاپ هیدرولیک خلاصه شده توسط خلاصه شده توسطشرکت ماشین آلات Micro Precision Qingdao ، Ltd.بر اساس سالها تجربه.

1. ادغام سیستم و تطبیق عملکرد

اولین اصل طراحی بلوک دریچه این است که مدار روغن آن باید کاملاً مطابق با الزامات نمودار شماتیک سیستم هیدرولیک باشد. قبل از طراحی ، ما روشن خواهیم کرد که مدارهای نفتی می توانند برای دستیابی به ساده سازی سیستم و فشرده سازی یکپارچه شوند. در عین حال ، تعداد اجزای موجود در بلوک دریچه باید متوسط ​​باشد تا از حجم بیش از حد بلوک دریچه به دلیل اجزای زیاد جلوگیری شود.

2. طرح و نصب مؤلفه

ما به جزئیات طرح و نصب اجزای هیدرولیک توجه می کنیم. برای جلوگیری از تداخل متقابل ، حداقل فاصله بین مؤلفه ها باید از 5 میلی متر فراتر رود. در همین زمان ، مؤلفه هایی مانند شیر خلبان شیر معکوس ، دریچه فشار و فشار فشار را می توان به طور مناسب در خارج از صفحه نصب بلوک دریچه گسترش داد تا حجم کلی کاهش یابد. علاوه بر این ، هسته دریچه همیشه باید در جهت افقی نصب شود تا از تأثیرگذاری بر حساسیت و عملکرد آن به دلیل وزن خود جلوگیری شود.

3. طراحی کانال و بهینه سازی سیال

طراحی کانالبلوک دریچهبسیار مهم است طراحی کانال باید تا حد امکان ساده باشد ، از سوراخ های عمیق و سوراخ های شیب دار برای کاهش دشواری پردازش و از بین رفتن مقاومت در برابر جریان جلوگیری می کند. ما یک سرعت جریان خط لوله کار از 8m/s و سرعت جریان خط لوله بازگشت 4m/s را توصیه می کنیم. علاوه بر این ، ساختار سوراخ های تقاطع باید یک ساختار T شکل را اتخاذ کند و از یک ساختار متقاطع شکل برای تسهیل غرق شدن و جلوگیری از رسوب آلاینده جلوگیری کند.

4. قدرت و قابلیت اطمینان

قدرت و قابلیت اطمینان بلوک دریچه هسته اصلی طراحی است. حداقل ضخامت دیواره بین سوراخ های کور باید به شدت بررسی شود تا اطمینان حاصل شود که به دلیل غلظت استرس تحت فشار زیاد شکسته نمی شوند. برای بلوک های سوپاپ چدن ، فاصله بین دیواره های دو سوراخ مجاور نباید کمتر از 5 میلی متر باشد. برای بلوک های دریچه فولادی جعلی ، فاصله سوراخ نباید کمتر از 3 میلی متر باشد. علاوه بر این ، باید توجه ویژه ای به طراحی سوراخ های پیچ ثابت شود تا آنها با کانال روغن برخورد نکنند تا از نشت یا خرابی بلوک دریچه به دلیل ضخامت دیواره خیلی کوچک جلوگیری شود.

پایان

درشرکت ماشین آلات Micro Precision Qingdao ، Ltd.، ما همیشه متعهد هستیم که از طریق اصول طراحی علمی و کنترل کیفیت دقیق ، محصولات بلوک سوپاپ هیدرولیک با کارایی بالا و با قابلیت بالا را در اختیار مشتریان قرار دهیم. ما معتقدیم که تنها با در نظر گرفتن کامل هر جزئیات در مرحله طراحی ، می توانیم به عملکرد کارآمد و ثبات طولانی مدت سیستم در کاربردهای عملی دست یابیم.
