تفاوت بین انتهای پایه سیلندر مونتاژ و انتهای پایه سیلندر جوش داده شده چیست؟

به عنوان تولید کنندهسیلندرهای هیدرولیکی, شرکت ماشین آلات Micro Precision Qingdao ، Ltd.متعهد شده است تا محصولات سیلندر هیدرولیک با کیفیت بالا را در اختیار مشتریان قرار دهد. در فرآیند تولید ، فرآیند اتصال پایه سیلندر یکی از پیوندهای اصلی است و مونتاژ پایه سیلندر و جوشکاری پایه سیلندر دو روش اتصال مشترک است. این دو فرایند ویژگی های خاص خود را دارند و برای سناریوهای مختلف کاربردی مناسب هستند.

1. تمایز اصلی

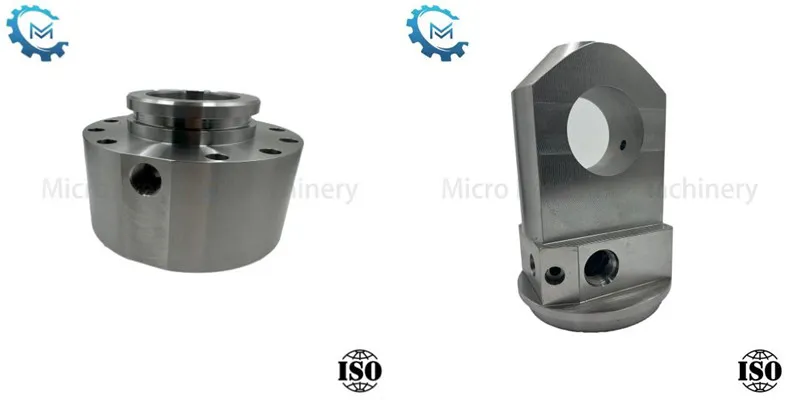

روش اتصال: مونتاژ شدهپایه سیلندربه وسیله مکانیکی مانند پیچ ​​، فلنج و گیره به پایه سیلندر و بشکه سیلندر ثابت شده است. پایه سیلندر جوش داده شده با فرآیندهای جوشکاری به پایه سیلندر و بشکه سیلندر جوش داده می شود (جوشکاری TIG ، جوش قوس غوطه ور و غیره).

Disassembly: پایه سیلندر مونتاژ شده برای تعمیر آسان یا تعویض قطعات جدا می شود. پایه سیلندر جوش داده شده از هم جدا نمی شود و برای تعمیر باید به عنوان یک کل جایگزین شود.

آب بندی: پایه سیلندر مونتاژ شده به مهر و موم ها (مانند حلقه های O و واشر) متکی است و خطر نشت (به خصوص تحت فشار زیاد یا هنگامی که مهر و موم ها پیر می شوند) وجود دارد. جوش پایه سیلندر جوش داده شده به طور مستقیم مهر و موم را با خطر کم نشت تشکیل می دهد و برای محیط های فشار قوی مناسب تر است.

استحکام و استحکام: پایه سیلندر مونتاژ شده با استحکام پیچ ها/فلنج ها محدود است و مقاومت در برابر ضربه ضعیف دارد. پایه سیلندر جوش داده شده از قدرت ساختاری کلی بالایی برخوردار است و در برابر ضربه و تغییر شکل مقاوم تر است.

2. تجزیه و تحلیل تفاوت های خاص

(1) ساختار و الزامات فرآیند

مونتاژ پایه سیلندر

فرآیند کلیدی: پایان سیلندر باید با موضوعات یا سوراخ های فلنج پردازش شود (دقت لازم IT7). پیش بارگذاری پیچ باید دقیقاً کنترل شود (مانند گشتاور پیچ M24 200-250N · M).

طراحی مهر و موم: یک شیار آب بندی باید روی سطح مفصل تنظیم شود و یک حلقه O باید نصب شود (مواد معمولاً مورد استفاده NBR یا Fluororubber هستند).

جوش دادن پایه سیلندر

فرآیند کلیدی: قبل از جوشکاری باید تمیز شود (بدون لکه روغن یا زنگ زدگی). پارامترهای جوشکاری کاملاً کنترل می شوند (مانند جریان فعلی 180-220a ، جریان گاز آرگون 10-15 لیتر در دقیقه). پس از جوشکاری (600-650 ℃ به مدت 2 ساعت) آنیلاسیون تسکین استرس مورد نیاز است.

(2) مقایسه عملکرد

حداکثر فشار پایه استوانه مونتاژ شده 25mpa ≤ است (بسته به استحکام مهر و موم و پیچ ها ، و پایه سیلندر جوش داده شده 35mpa است (استحکام جوش نزدیک به مواد پایه است).

مقاومت در برابر خستگی ، پیچ های پایه سیلندر مونتاژ به راحتی شل می شوند و باید به طور مرتب بررسی شوند. ساختار کلی پایه سیلندر جوش داده شده پایدار است و عمر خستگی طولانی دارد.

(3) نمونه های سناریوی برنامه

سناریوهای قابل اجرا برای پایه سیلندر مونتاژ شده

سیستم هیدرولیک ابزار دستگاه: فشار کم (10-15MPa) ، مهر و موم ها به طور مرتب جایگزین می شوند.

نیمکت تست: برای تنظیم طول سیلندر یا تعویض لوازم جانبی ، به جداسازی سریع نیاز دارد.

تجهیزات کم هزینه: سرمایه گذاری در فرآیندهای جوشکاری ، مانند سیلندرهای هیدرولیک برای ماشین آلات کشاورزی را کاهش می دهد.

سناریوهای قابل استفاده برای پایه سیلندر جوش داده شده

سیلندر هیدرولیک بیل مکانیکی: در برابر بارهای مکرر ضربه (مانند خاکبرداری سنگ) مقاومت می کند و به یک ساختار با اعتبار بالا نیاز دارد.

آسیاب نورد متالورژی: درجه حرارت بالا و فشار بالا (دمای روغن 80 ℃ ، فشار 30MPa) ، با تکیه بر آب بندی جوش.

تجهیزات دریای عمیق: تحت فشار هیدرواستاتیک بالا ، قابلیت اطمینان ساختار جوش داده شده بهتر از اتصال مکانیکی است.

پایان

به طور خلاصه ، آیا در حال جوش استپایه سیلندریا مونتاژ پایه سیلندر ، ما متعهد هستیم که از طریق فناوری و فرآیندهای پیشرفته از کیفیت و عملکرد محصولات اطمینان حاصل کنیم.
