بلوک دریچه هیدرولیک غیر استاندارد

بلوک های دریچه هیدرولیک سفارشی غیر استاندارد Qingdao Micro Precision Machinery Co. ، Ltd. یک سازنده متخصص در طراحی و پردازش بلوک های دریچه هیدرولیک غیر استاندارد است. ما بیش از 20 سال است که روی طراحی و تولید بلوک های سوپاپ هیدرولیک تمرکز کرده ایم. محصولات ما از ثبات بسیار بالایی برخوردار هستند و مزیت قیمت آنها نیز بسیار آشکار است. پوشش بیشتر بازارهای اروپایی و آمریکا.

ما مشتاقانه منتظر تبدیل شدن به شریک بلند مدت شما در چین هستیم.

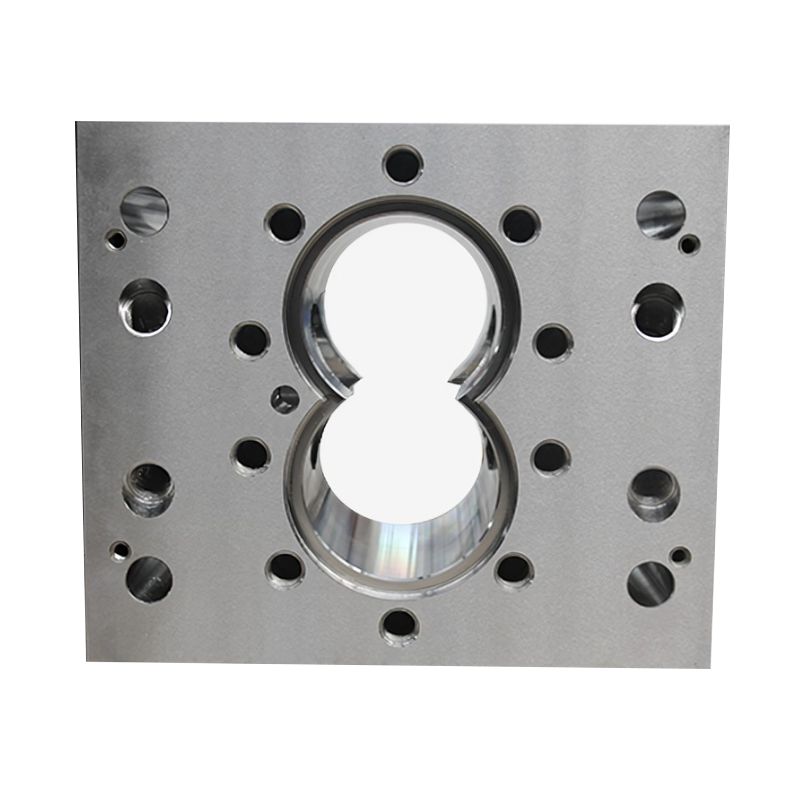

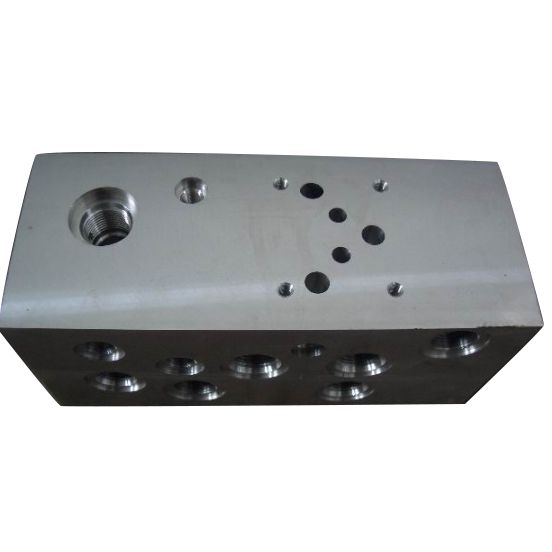

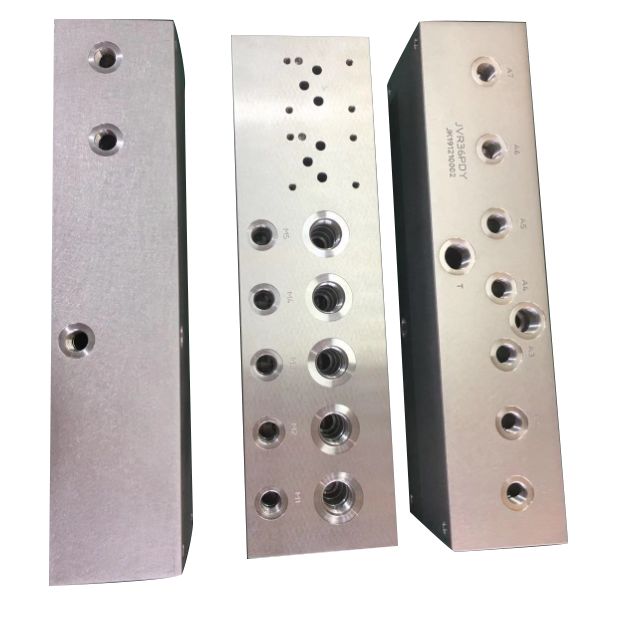

مواد بلوک دریچه هیدرولیک غیر استاندارد از شماره 20 فولاد ، شماره 45 فولاد ، جعلی ، Q355D ، چدن و ​​آلومینیوم و غیره انتخاب می شوند.

اکنون نقل قول کنید

طرح سریع شیر هیدرولیک غیر استاندارد:

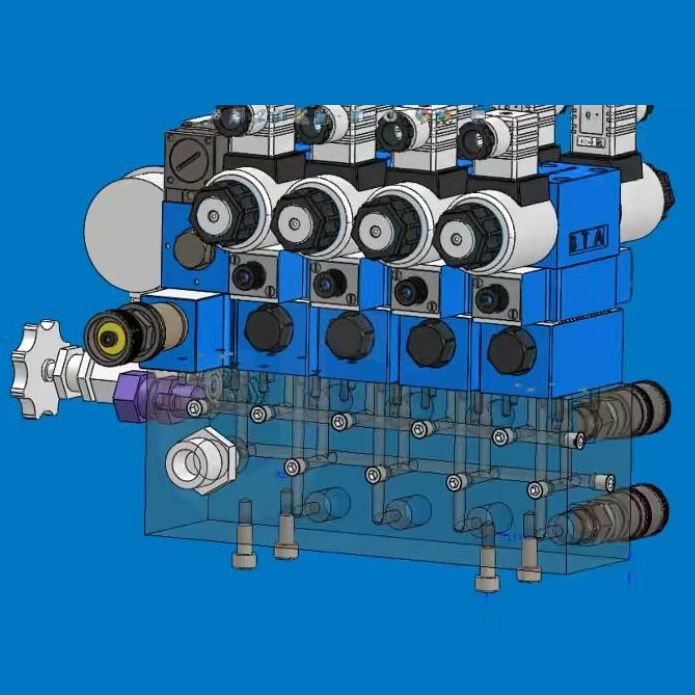

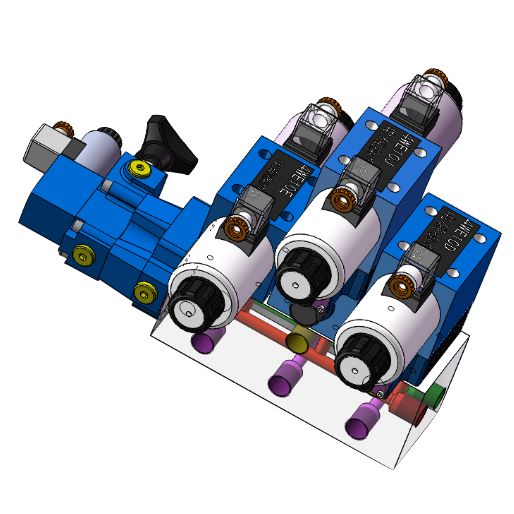

هنگام بیرون کشیدن دریچه های هیدرولیک غیر استاندارد ، باید در نظر بگیرید که آیا جهت نصب بدنه دریچه معقول است یا خیر. هسته دریچه باید در جهت افقی باشد تا از تأثیرگذاری بر خود هسته دریچه بر حساسیت دریچه جلوگیری شود. به طور خاص ، دریچه معکوس باید به صورت افقی مرتب شود. شکل ، مکان و اندازه سوراخ های روغن عمومی بلوک دریچه هیدرولیک غیر استاندارد باید با توجه به الزامات طراحی سیستم تعیین شود. هنگام تعیین پارامترهای نصب هر مؤلفه در بلوک سوپاپ هیدرولیک غیر استاندارد ، باید تمام تلاش خود را بکنیم تا سوراخ هایی را که لازم است به عنوان ممکن و ممکن و به طور مستقیم متصل شوند ، ایجاد کنیم تا آنها به طور مستقیم به هم وصل شوند و سوراخ های فرآیند غیر ضروری را کاهش دهند. از آنجا که هر مؤلفه بیش از دو سوراخ روغن دارد ، و این سوراخ ها باید با سوراخ های اجزای دیگر و سوراخ های روغن عمومی در بلوک دریچه هیدرولیک غیر استاندارد وصل شوند ، گاهی اوقات اتصال مستقیم امکان پذیر نیست ، بنابراین طراحی باید سوراخ های فرایند لازم باشد. طراحی سوراخ بلوک دریچه هیدرولیک غیر استاندارد ، تعیین تعداد سوراخ های فرآیند است که هنگام اتصال سوراخ ها ، نوع و اندازه محل سوراخ های فرآیند و قطر سوراخ و عمق سوراخ سوراخ ها در بلوک دریچه هیدرولیک غیر استاندارد تعیین می شود. ضخامت دیواره کوچک بین کانال های بسته باید برای استحکام بررسی شود. لازم به ذکر است که سوراخ های پیچ ثابت اجزای هیدرولیک در بلوک دریچه هیدرولیک غیر استاندارد با معابر روغن برخورد نمی کنند و ضخامت دیواره کوچک آنها نیز باید برای استحکام و غیره بررسی شود.

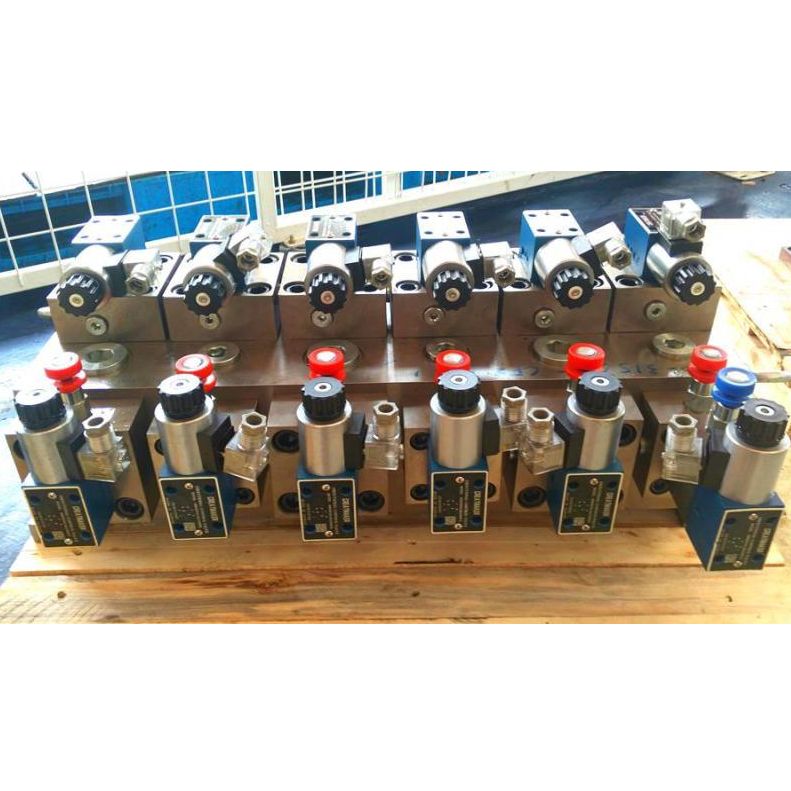

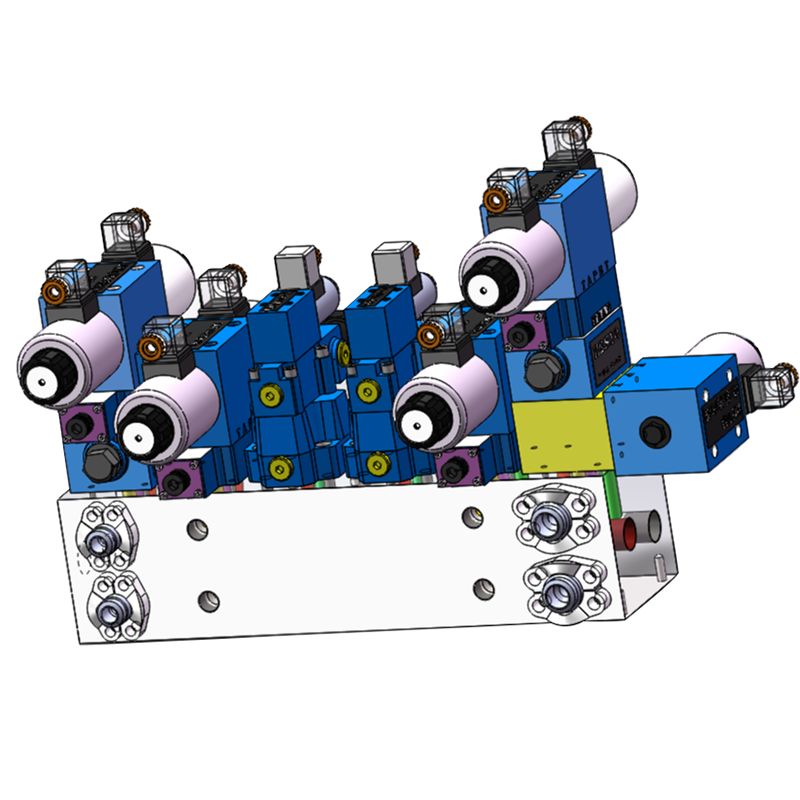

ابعاد اجزای هیدرولیک نصب شده بر روی بلوک های سوپاپ هیدرولیک غیر استاندارد نباید با یکدیگر تداخل داشته باشند. ابعاد هندسی بلوک دریچه به طور عمده ابعاد خارجی هر مؤلفه نصب شده در بلوک دریچه را در نظر می گیرد ، به طوری که فضای مونتاژ کافی بین اجزای وجود دارد. فاصله بین اجزای هیدرولیک باید بیشتر از 5 میلی متر باشد. الکترومغناطیس موجود در دریچه معکوس ، دریچه خلبان بر روی شیر فشار و فشار فشار می تواند به طور مناسب فراتر از صفحه نصب بلوک تنظیم باشد که می تواند اندازه بلوک دریچه را کاهش دهد. اما مراقب باشید که اجازه ندهید قطعات بیش از حد با سایر قسمت ها برخورد کنند.

مواردی که باید هنگام طراحی بلوک های دریچه هیدرولیک غیر استاندارد:

1. در طراحی بلوک های سوپاپ هیدرولیک غیر استاندارد ، مدار روغن باید تا حد امکان ساده باشد و سوراخ های عمیق ، سوراخ های شیب دار و سوراخ های فرآیند باید به حداقل برسد. قطر سوراخ در بلوک دریچه باید با سرعت جریان مطابقت داشته باشد. برای اطمینان از سطح جریان کافی باید به سوراخ های به هم پیوسته توجه شود. به جهت و موقعیت ورودی روغن و خروجی توجه کنید. این باید با طرح کلی سیستم و فرم اتصال لوله مطابقت داشته باشد و در مورد کاردستی عملیات نصب در نظر بگیرید ، اجزای دارای نیازهای نصب عمودی یا افقی باید برای تأمین نیازهای پس از نصب تضمین شوند.

2. برای مؤلفه هایی که باید در طول کار تنظیم شوند ، باید در هنگام طراحی ، راحتی کار و مشاهده در نظر گرفته شود. اجزای قابل تنظیم مانند دریچه های سرریز و دریچه های کنترل سرعت باید در موقعیتی تنظیم شوند که در آن دسته تنظیم آسان باشد.

3. مؤلفه ها و مؤلفه های کلیدی که نیاز به نگهداری مکرر دارند ، مانند دریچه های متناسب و دریچه های سرو ، باید در بالا یا خارج از بلوک دریچه قرار بگیرند تا جداسازی و مونتاژ را تسهیل کنند. علاوه بر این ، تعداد کافی از نقاط اندازه گیری فشار باید در طراحی بلوک دریچه برای اشکال زدایی بلوک دریچه تنظیم شود. برای بلوک های دریچه ای که بیش از 30 کیلوگرم وزن دارد ، باید سوراخ های پیچ بلند شود. با این حال ، با فرض برآورده کردن الزامات استفاده ، حجم بلوک دریچه باید آن را تا حد ممکن کوچک نگه دارد.
