Oil Seal سری RS

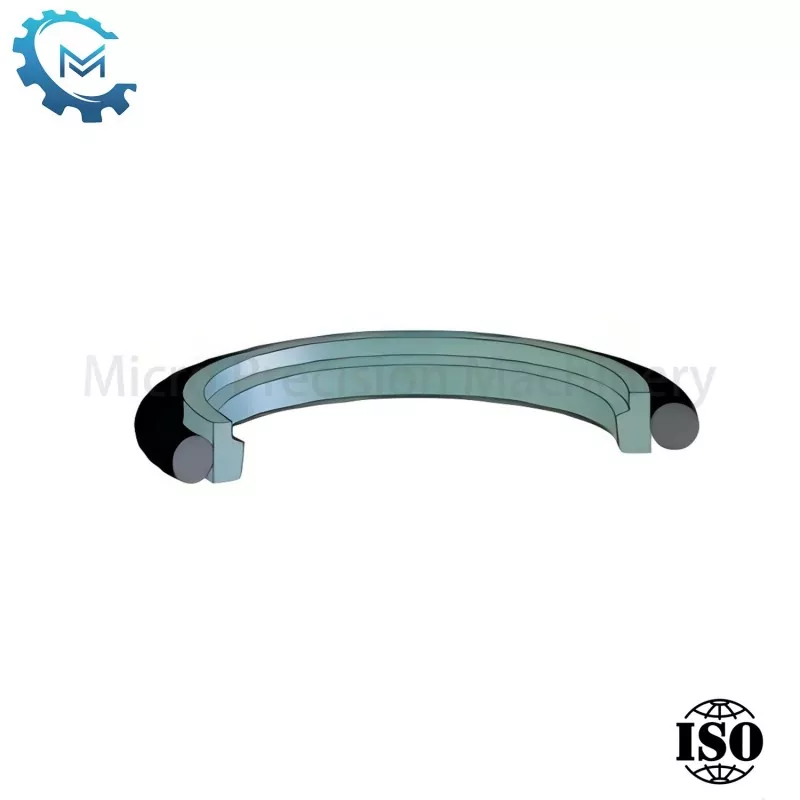

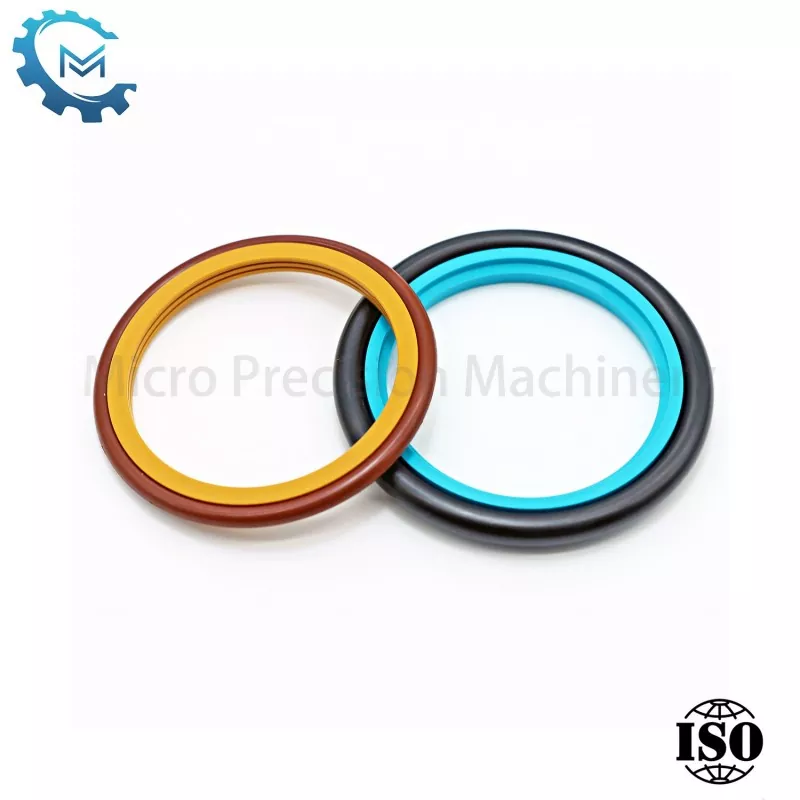

سری RS سیل روغنی، همچنین به عنوان حلقه آب بندی یک طرفه میله پیستون شناخته می شود، از یک حلقه PTFE پلی تترا فلوئورواتیلن پر شده ضد سایش و یک حلقه آب بندی لاستیکی نوع O تشکیل شده است. حلقه O-type خاصیت ارتجاعی را برای جبران ساییدگی حلقه پله PTFE فراهم می کند و فقط اثر آب بندی یک طرفه دارد.

ارسال استعلام

توضیحات محصول

مهر و موم های تک اثر برای میله های پیستون در سیلندرهای هیدرولیک اجزای حیاتی هستند. این مهر و موم ها برای جلوگیری از نشت مایع در یک جهت طراحی شده اند. آنها با ایجاد یک مانع محکم بین میله پیستون و محفظه سیلندر کار می کنند.

نصب و نگهداری صحیح این مهر و موم ها ضروری است. بازرسی منظم برای سایش و آسیب کمک می کند تا اطمینان حاصل شود که سیلندر هیدرولیک به خوبی و بدون اتلاف مایع کار می کند. هنگامی که به درستی کار می کند، مهر و موم میله پیستون تک عمل به عملکرد کلی و قابلیت اطمینان تجهیزات هیدرولیک کمک می کند.

پارامترهای محصول:

مشخصات سطح شیار:

پایان	Rtmax (ام)	را (ام)
SlidingSurface	≤2.5	0.05 - 0.3
GrooveBottom	≤6.3	≤1.6
GrooveSide	≤15	≤3

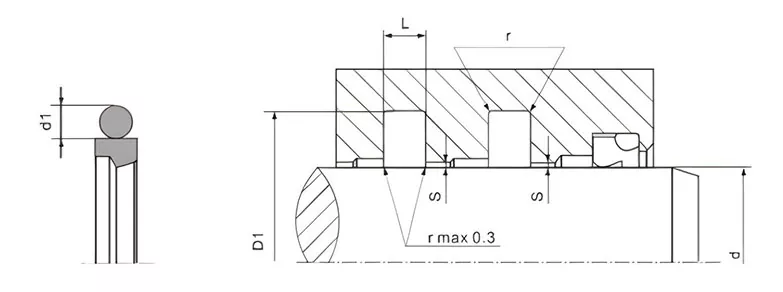

قطر شفت	قطر پایین	عرض	گوشه گرد	اسمکس*			O-Ring
Df8/h9	D1 H9	L+0.2	r	10 مگا پاسکال	20 مگا پاسکال	40 مگاپاسکال	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
