ساختار اساسی یک ویس چیست؟ چگونه می توان حفظ کرد و

مقدمه

به عنوان یک پزشک پردازش مکانیکی ،ابزار CNCیکی از ابزارهای ضروری در کار روزانه ما است. این نقش مهمی در بستن ، پردازش و مونتاژ قطعات دارد.

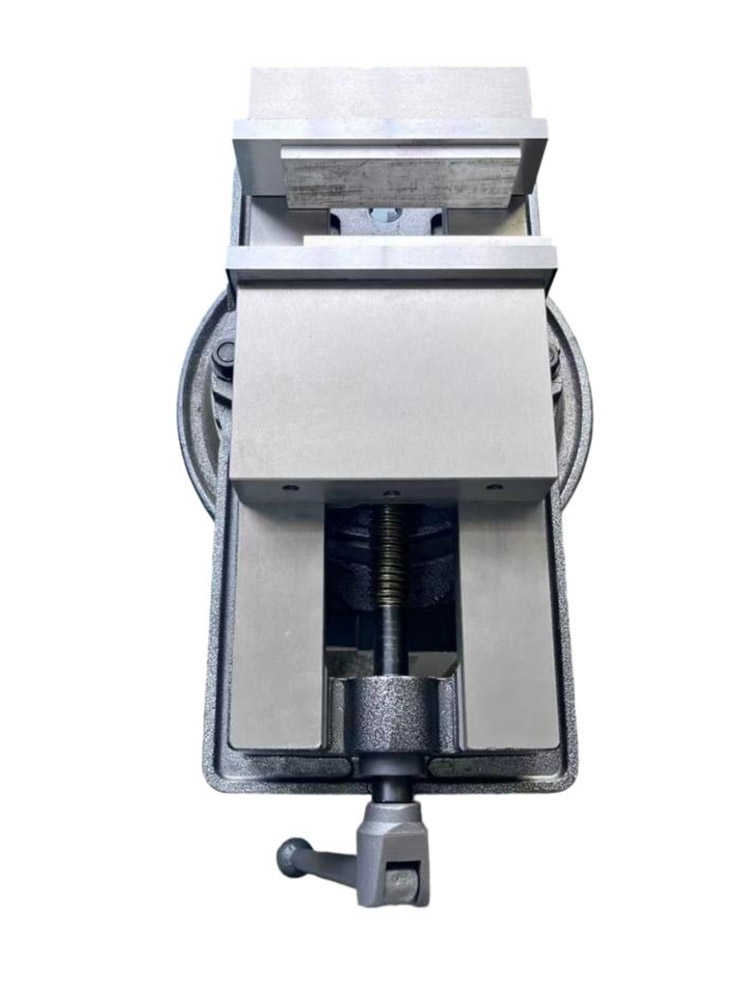

1. ساختار اساسی ویس فرز

(1) بدن فک

بدنه فک معمولاً از چدن با استحکام بالا یا فولاد ساخته شده است. این نه تنها یک پایه نصب را برای سایر مؤلفه ها فراهم می کند ، بلکه در هنگام پردازش نیروی بستن و فشارهای مختلف را نیز تحمل می کند.

(2) فک های ثابت و فکهای متحرک

از فک های ثابت و فک های متحرک برای بستن قطعه کار استفاده می شود. فک های ثابت در یک طرف بدنه فک نصب می شوند ، در حالی که فک های متحرک از طریق پیچ به بدنه فک وصل می شوند. فک متحرک می تواند در امتداد راه آهن راهنمای بدن فک رانده شده توسط پیچ حرکت کند تا به بستن یا شل شدن قطعه کار برسد.

(3) پیچ و مهره

پیچ در داخل بدنه فک نصب شده است ، یک انتها به فک متحرک وصل می شود و انتهای دیگر از بدنه فک خارج می شود تا یک دسته تشکیل شود. با چرخاندن دسته ، پیچ فک متحرک را برای حرکت به سمت عمل بستن یا شل شدن حرکت می دهد.

(4) راهنمای راه آهن

راه آهن راهنما مسیری است که بر روی آن فک متحرک حرکت می کند ، که معمولاً در کنار بدن فک قرار دارد. دقت و کیفیت سطح راه آهن راهنما مستقیماً بر پایداری متحرک و دقت بستن فک متحرک تأثیر می گذارد.

(5) پایه

پایه قسمت حامی Vise است که معمولاً به گونه ای قابل چرخش طراحی شده است ، به طوری که اپراتور می تواند در صورت لزوم جهت قطعه کار را تنظیم کند.

2. نگهداری دستگاه ماشین

(1) تمیز کردن

بعد از هر بار استفاده ، پاک کردنناظربدنه ، فک ، ریل های پیچ و راهنما با یک پارچه تمیز برای از بین بردن پرونده های آهن ، گرد و غبار و باقیمانده های روغن باقی مانده در هنگام پردازش. به خصوص آرواره ها ، اگر پرونده های آهنی باقی مانده باشد ، ممکن است دفعه دیگر سطح کار را هنگام بستن قطعه کار خراش دهد.

(2) روغن کاری

نگه داشتن روغن کاری شده کلید اصلی برای گسترش عمر خدمات خود است. مقدار مناسبی از روغن روغن کاری کننده را به طور مرتب روی ریل های پیچ و راهنما بمالید. روغن روغن کاری نه تنها می تواند اصطکاک بین قطعات را کاهش دهد بلکه از زنگ زدگی نیز جلوگیری می کند.

(3) پیچ و مهره را بررسی کنید

به طور مرتب تناسب پیچ و مهره را بررسی کنید. اگر پیچ برای چرخش ناخوشایند یافت می شود یا علائم شل بودن وجود دارد ، به موقع مهره را تنظیم یا تعویض کنید. دقت مناسب پیچ و مهره به طور مستقیم بر نیروی بستن و انعطاف پذیری عملیاتی ویس تأثیر می گذارد ، بنابراین نمی توان آن را نادیده گرفت.

(4) پایه را بررسی کنید

پایداری پایه برای استفاده از اثر مهم بسیار مهم است. اگر پیچ های نصب پایه سست است ، آنها را به موقع محکم کنید. در عین حال ، بررسی کنید که آیا عملکرد چرخش پایه طبیعی است یا خیر. اگر چرخش صاف نیست ، گرد و غبار و بقایای داخل پایه را تمیز کرده و در صورت لزوم روغن روغن کاری را بمالید.

پایان

دستگاه دستگاه ابزاری بسیار مهم درپردازش ابزار ماشین CNCبشر ساختار اساسی آن ساده اما قدرتمند است ، بنابراین ما با دقت آن را حفظ و استفاده خواهیم کرد. امیدوارم تجربه و مهارتهای ما مفید باشد.
