انواع و ویژگی های دارندگان ابزار CNC

مقدمه

در زمینه ماشینکاری دقیقابزارهای ماشین CNC، دارندگان ابزار مؤلفه های کلیدی هستند که ابزارها و ابزارهای ماشین را به هم وصل می کنند. به عنوان یک شرکت متخصص در ماشینکاری CNC ، ما به خوبی می دانیم که انواع مختلف دارندگان ابزار تأثیر عمیقی بر کارآیی ، دقت و کیفیت ماشینکاری دارند. بگذارید شما را با انواع مشترک آشنا کنمدارندگان ابزار ماشین CNCو ویژگی های منحصر به فرد آنها با جزئیات

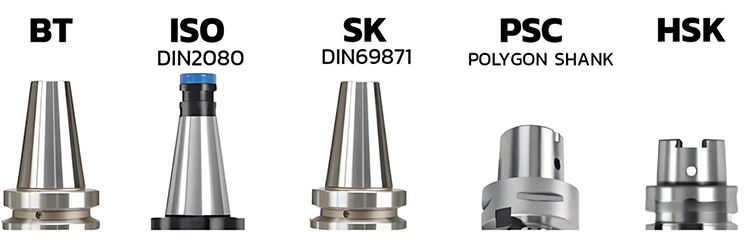

دارندگان ابزار معمولاً با توجه به لکه دار کردن سوراخ ابزار اسپیندل مرکز ماشینکاری به دو دسته تقسیم می شوند:

1. دارنده ابزار جهانی با Taper Spindle 7:24

دارنده ابزار 7:24 از یک سطح نوار جداگانه برای موقعیت یابی استفاده می کند و دسته Taper طولانی تر است. سطح Taper به طور همزمان دو عملکرد را انجام می دهد: قرار دادن دارنده ابزار نسبت به مرکز دوک نخ ریسی و انتقال گشتاور از طریق نیروی سفت.

دارنده ابزار جهانی با ضرب و شتم 7: 24. معمولاً پنج استاندارد و مشخصات وجود دارد:

(1) استاندارد بین المللی IS0 7388-1 (مختصر به عنوان IV یا IT)

ویژگی ها:

تطبیق پذیری بالا ، می توان در DIN 69871 و ANSI/ASME TAPHER MACHERS MACHINES نصب کرد.

(2) استاندارد آلمانی DIN 69871 ، استاندارد چینی GB10944

(به طور خلاصه به عنوان JT ، SK ، DIN ، DAT یا DV)

ویژگی ها:

ابعاد نصب همانند ابزار ابزار ISO 7388-1 است ، اما مقدار D4 بزرگتر است ، که ممکن است باعث تداخل نصب شود.

(3) ANSI B5.50 استاندارد آمریکایی

ویژگی ها:

فاقد یک شکاف گوه است و نمی توان آن را بر روی دستگاه های دستگاه DIN 69871 و ISO 7388-1 دستگاه نصب کرد ، اما دو مورد دوم را می توان روی آن نصب کرد.

(4) استاندارد ژاپنی JIS B6339 ، (MAS BT ، که به آن BT گفته می شود)

ویژگی ها:

BT Toolherder Taper کوتاهتر از سه دارنده ابزار قبلی است و ابعاد نصب متفاوت است ، بنابراین نمی توان آنها را جایگزین کرد. ساختار متقارن باعث می شود تا با سرعت زیاد نسبت به سه دارندگان ابزار دیگر پایدارتر شود.

(5) استاندارد آلمانی DIN 2080 (مختصر به عنوان NT یا ST)

روش تنش: نگهدارنده ابزار NT Type توسط یک میله کشش روی یک ابزار ماشین سنتی ، که به عنوان ST در چین نیز شناخته می شود ، محکم می شود

2. دارنده ابزار با ضخامت اسپیندل 1:10

(1) دارنده ابزار HSK

دارندگان ابزار خلاء HSK می توانند در هنگام ماشینکاری با سرعت بالا ، استحکام و ثبات سیستم و دقت محصول را بهبود بخشند و زمان جایگزینی ابزار را کوتاه کنند و نقش مهمی در ماشینکاری با سرعت بالا بازی کنند.

دارندگان ابزار HSK در مشخصات مختلفی از جمله A ، B ، C ، D ، E و F. در دسترس هستند. در میان آنها ، A ، E و F معمولاً در مراکز ماشینکاری (تغییر ابزار خودکار) استفاده می شوند.

ویژگی ها: دارای ضخامت 1:10 است و یک طرح تماس دو طرفه را اتخاذ می کند (به عنوان مثال ، ضخامت و قسمت انتهایی در همان زمان در تماس است) ، و استحکام و دقت بالاتری را ارائه می دهد ، به خصوص برای محیط های برش با سرعت بالا مناسب است.

(2) PSC Taper Shank (ISO26623)

از یک طرح کوتاه تر (معمولاً 1:10 نوار) استفاده می کند ، اما فقط از طریق تماس سطح Taper به دوک متصل می شود. برخی از مدل ها ممکن است تماس با چهره انتهایی را برای بهبود استحکام ترکیب کنند.

هدف طراحی کاهش تغییر در ترخیص سطح سطح زیرین ناشی از نیروی گریز از مرکز در هنگام چرخش با سرعت بالا است ، اما روش موقعیت یابی آن ساده تر از HSK است و به طور عمده به نیروی اصطکاک سطح Taper متکی است.

پایان

به عنوان تولید کنندهدارندگان ابزار ماشین CNC، ما همیشه متعهد هستیم تا محصولات با کیفیت بالا و با کارایی بالا را در اختیار کاربران قرار دهیم. بنابراین ، ما همچنان به بهینه سازی طراحی محصول و غنی سازی دسته بندی محصولات ادامه می دهیم تا اطمینان حاصل کنیم که هر دسته ابزار می تواند به بهترین شکل ممکن در ماشینکاری CNC انجام دهد و به کاربران کمک می کند تا در دستیابی به اهداف کارآمد و دقیق ماشینکاری استفاده کنند.
